Бестраншейная прокладка труб и коммуникаций
Расценки | Сравнительная оценка затрат
Наш партнер в кратчайшие сроки проводит прокладку кабеля, труб и других инженерных коммуникаций в условиях плотной жилищной застройки, при прохождении трассы под автомагистралями, железнодорожными и трамвайными путями, скверами, парками, реками, прудами, на территории промышленных предприятий без вскрытия поверхности.
Мы осуществляем прокладку линий связи, радио, телевидения, оптико-волоконных линий связи, канализационных сетей, сетей электроснабжения, электропроводных и тепловых сетей, замену старых коммуникаций на новые методом горизонтально направленного бурения и направленного прокалывания с использованием оборудования производства США и Германии.
Преимущества применяемых технологий:
- Возможность прокладки подземных коммуникаций в условиях плотной жилищной застройки без ущерба дорогам, зданиям, ландшафту, без нарушения движения транспортных потоков и работы любых объектов, находящихся на пересечении с трассой бурения.
- Прокладка футляра и трубопроводов разного диаметра и протяженности на глубинах, недоступных другому оборудованию, замена канализационных труб.
- Формирование траектории скважины практически любой конфигурации в пределах естественного изгиба буровых штанг.
- Сокращение сроков и объема организационно-технических согласований перед началом работ.
- Значительное сокращение сроков производства работ.
- Отсутствие затрат на восстановление поврежденных участков дорог, зеленых насаждений и других элементов городской инфраструктуры.
Цены на все виды работ договорные. Цена зависит от категории грунтов, диаметра скважины, сложности работ, времени года, местных условий и пр.
Основной специализацией является проведение работ по прокладке коммуникаций бестраншейным способом и сварки ПНД труб. К Вашим услугам высокопрофессиональные опытные специалисты из Германии и России, которые не один год выполняют подобные работы как в России, так и в Германии.

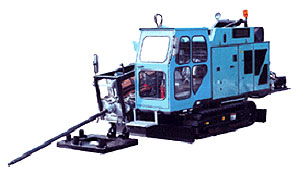

 Для прокладки подземных коммуникаций способом горизонтально-направленного бурения компания использует установку горизонтально-направленного бурения германской фирмы Grundodrill 20S с усилием проталкивания /втягивания 20 тонн и систему позиционирования DRILL - TRACK. После пилотной скважины производится расширение скважины до требуемого диаметра. Эта установка способна создавать в любых грунтах горизонтальные скважины диаметром от 80 мм до 600 мм, протяженностью до 600 м/160 м без выхода на поверхность, и глубиной до 20 м. В зимнее время работы могут проводиться до - 15С.
Эта техника представляет собой новый шаг в развитии бестраншейных технологий и характеризуется минимумом земляных работ, очень высокой скоростью проходки и способностью прокладки коммуникаций с поворотом трассы как в плане, так и в профиле.
На все виды деятельности имеются соответствующие лицензии и сертификаты. Компания "Dasenbrock" существует на строительном европейском рынке с 1956 года. С 1990 года занимается бестраншейной прокладкой коммуникаций методом горизонтально-направленного бурения.
Нашими партнерами уже завершены работы методом ГНБ на 8 - ми объектах. В общей сложности протянуты ПНД футляры и трубы разных диаметров (от 160 до 500 мм) на расстоянии более 3,5 км. в сложных городских густонаселенных условиях, под зелеными насаждениями, под магистральными автотрассами и реками.
Имеются отзывы о проделанных работах на объектах в Северном Бутово (ООО "Росбург", в Климовске (ООО "Коммунтеплострой"), в районе "Котловка" (ЗАО "Стройтеплосервис"), в районе "Копотня" (ООО "Мосгазстрой-8"), Волоколамское шосса (ООО "Гера") и др.
 |
- Осуществляем прокладку бестраншейным способом (метод горизонтально-направленного бурения) ПНД труб диаметром до 500 мм и длиной до 280 м.
- Осуществляем прокладку бестраншейным способом (метод горизонтально-направленного бурения) футляра из ПНД труб диаметром до 600 мм и длиной до 280 м с протяжкой чугунных труб диаметром до 315 мм.
- Осуществляем прокладку бестраншейным способом (без футляра) чугунных труб с замковым соединением диаметром до 400 мм и длиной до 160 м
- Осуществляем сварку полимерных трубы диаметром до 400мм а также полный набор соединительных деталей из ПНД муфт.
- Осуществляем санацию методом разрушения с увеличением диаметра и дворовую канализацию: замену чугунных канализационных труб D100 мм на D160 мм и D200 мм на ПНД D200 мм.
- Грундомат-180 - для горизонтальной прокладки ПНД трубы D160 мм на расстояние от 5 м до 50 м.
- Грундорам - для горизонтальной прокладки металлических труб D от 219 мм до 700 мм на расстояние до 60 м
- Шпунтирование - вертикальная забивка свай D от 219 мм до 530 мм.
|
Спецтехника и оборудование:
1. Грундодрилл 20 S на прицепе, обслуживающая машина "Мерседес-Бенц" (один комплекс)
2. Грундодрилл 10 S (две установки)
3. Грундодрилл 7Х
4. Грундорам "Kolos"
5. Грундорам "Олимп"
6. Грундомат 180
7. Компрессор ингерсолранд
8. Экскаватор
9. Аппарат для сварки труб: ПНД D от 63 мм до 500 мм - 4 комплекта, металлических-3 комплекта.
10. Машина "Илосос"
11. Автомашины, бытовки, лебедки и др.

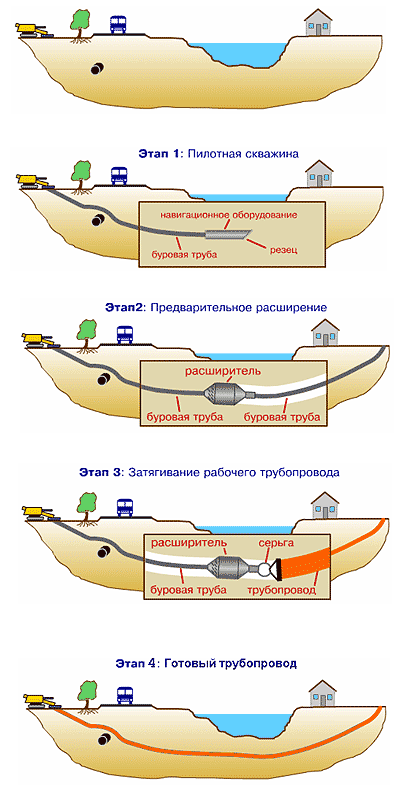

СХЕМАТИЧЕСКАЯ
демонстрация этапов работ при горизонтальном бурении
РАСЦЕНКИ
Ориентировочные расценки на горизонтально направленное бурение *)
| Диаметр трубы | Тип грунта |
| СУГЛИНОК |
ГЛИНА |
ПЕСОК |
| 110 |
2800 руб |
3200 руб |
4000 руб. |
| 160 |
3000 руб. |
3600 руб. |
4500 руб. |
| 225 |
4000 руб. |
5000 руб. |
6000 руб. |
| 315 |
5500 руб. |
6400 руб. |
7600 руб. |
| 400 |
7700 руб. |
8200 руб. |
11500 руб. |
| 500 |
10200 руб. |
13000 руб. |
15500 руб. |
| 630 |
14200 руб. |
15500 руб |
18200 руб. |
Расценки приведены без стоимости трубы. Расценками предусмотрено бурение скважин в нормальных условиях.
Стоимость работ изменяется при следующих условиях.
1. При выполнении работ на территориях со специальным режимом **, к нормам затрат труда и эксплуатации машин и оплате труда машинистов применяется коэффициент -1.25
2. При бурении скважин в стесненных условиях, к затратам труда машинистов применять коэффициент. -1.15
3. При протяжке металлических труб, к нормам затрат труда и эксплуатации машин и оплате труда машинистов применяется коэффициент -1.1
4. При прокладке труба в трубе, к нормам затрат труда и эксплуатации машин и оплате труда машинистов применяется коэффициент -1.025
5. При выполнении работ на глубине свыше 4.5 м, к нормам затрат труд и эксплуатации машин и оплате труда машинистов применяется коэффициент -1.035
6. От типа грунта.
7. От места расположения коммуникаций
* При проведении работ в неблагоприятный период года, к нормам затрат труда и эксплуатации машин и оплате труда машинистов применяется коэффициент -1.3
** К территориям со специальным режимом относятся районы и участки, где по обстановке или установленному режиму неизбежны перерывы или затруднения, связанные с потерями рабочего времени при бурении: пограничные районы, полигоны, аэродромы, строительные площадки, на которых производятся взрывные работы, участки с сильной запыленностью воздуха, экологически вредные территории взрывоопасных, вредных и горячих цехов предприятий оборонной, химической, металлургической, угольной и горнодобывающей промышленности, действующие электрические станции и подстанции, открытые распределительные устройства электрических станций, полосы шириной 200 м действующих линий электропередачи, напряжением 500 кв. и выше. Полотно железных и автомобильных дорог, магистральных улиц (проспектов) городов, территории железнодорожных станций, портов и др., где неизбежны задержки и перерывы в работе, вызываемые интенсивным движением транспорта и т.п., а также при переходах под реками и лесными массивами.
При заключении договора ориентировочные сроки выполнения работ по ГНБ рассчитываются из норм:
| Диаметр трубы |
Производительность п.м./р.день |
| 100 - 160 мм |
100 пм за 3 дня |
| 160 - 225 мм |
100 пм за 3 - 4 дня |
| 225 - 315 мм |
100 пм за 4 дня |
| 315 - 500 мм |
100 пм за 5 дней |
Статическое разрушение существующего трубопровода
(металл, чугун, керамика, железобетонные)
| Диаметр трубы |
Цена |
| 110 |
3500,00 руб. |
| 160 |
3600,00 руб. |
| 225 |
3900,00 руб. |
| 315 |
5700,00 руб. |
| 400 |
8300,00 руб. |
| 500 |
10600,00 руб. |
| 630 |
14500,00 руб. |
| Расценки указаны за 1 погонный метр без стоимости трубы. |
| Расценками предусмотрено бурение скважин в благоприятных условиях. |
| При проведении работ в неблагоприятный период года, к нормам затрат труда, эксплуатации машин и оплате труда машинистов применяется коэффициент |
- 1.3 |
| Стоимость работ изменяется при следующих условиях: |
| 1. При выполнении работ на территориях со специальным режимом*, к нормам затрат труда, эксплуатации машин и оплате труда машинистов применяется коэффициент |
- 1.25 |
| 2. В стесненных условиях, к затратам труда машинистов применять коэффициент |
- 1.15 |
| 3. При протяжке металлических труб, к нормам затрат труда, эксплуатации машин и оплате труда машинистов применяется коэффициент |
-1.1 |
| 4. При прокладке методом "труба в трубе", к нормам затрат труда, эксплуатации машин и оплате труда машинистов применяется коэффициент |
-1.025 |
| 5.При выполнении работ на глубине свыше 4.5 м, к нормам затрат труда, эксплуатации машин и оплате труда машинистов применяется коэффициент |
- 1.035 |
| Стоимость работ также зависит от типа грунта и от места расположения коммуникаций |
*) К территориям со специальным режимом относятся районы и участки, где по обстановке или установленному режиму неизбежны перерывы или затруднения, связанные с потерями рабочего времени при бурении: пограничные районы, полигоны, аэродромы, строительные площадки, на которых производятся взрывные работы, участки с сильной запыленностью воздуха, экологически вредные территории взрывоопасных, вредных и горячих цехов предприятий оборонной, химической, металлургической, угольной и горнодобывающей промышленности, действующие электрические станции и подстанции, открытые распределительные устройства электрических станций, полосы шириной 200 м действующих линий электропередачи, напряжением 500 кв. и выше. Полотно железных и автомобильных дорог, магистральных улиц (проспектов) городов, территории железнодорожных станций, портов и др., где неизбежны задержки и перерывы в работе, вызываемые интенсивным движением транспорта и т.п., а также при переходах под реками и лесными массивами.
ОЦЕНКА ЗАТРАТ
1 метра прокладки футляра из ПНД труб D500mm и чугунных труб D315 mm
| Прокол и расширение до D600 mm |
9000 руб. |
| ПНД труба D500mm |
2340 руб. |
| Чугунная труба ВЧШГ D315mm |
1580 руб. |
| Сварка (1 стык 4000 руб) с расчета на метр |
400 руб. |
| Итого: |
13320 руб. |
ОЦЕНКА ЗАТРАТ
1 метра прокладки чугунных труб ЧШГ ЦПП D300mm с замками
| Прокол и расширение до D400 mm |
7000 руб |
| Чугунных труб ЧШГ ЦПП D300mm (Сокол) |
1940 руб. |
| Чугунных труб ЧШГ ЦПП D300mm (Buderus) |
2660 руб. |
| Итого: |
(Сокол) 8940 руб. (Buderus) 9660 руб. |
| Процент от традиционного метода |
67% 73% |
Т.о., замена футляра из ПНД и обычных чугунных труб (без учета затрат на забутовку) на трубы с замками приводит к удешевлению прокладки одного погонного метра
как минимум на 33% - для труб (Сокол) и на 27% - для труб (Buderus)
|
